ヘリウムガス回収システムのご案内 |
 |

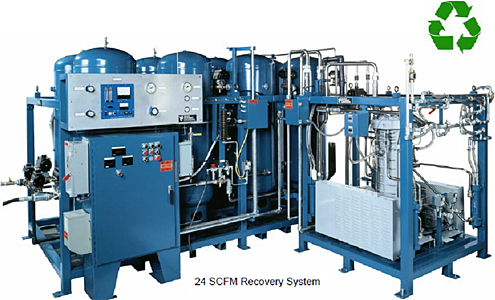

| ヘリウムガス回収システム（英名：Helium Recovery） |
 |
|
|
| ■ |
検査で使用したヘリウムガスを回収し、リサイクル使用可能とするシステムです |
| ■ |
独立プログラム設定が可能なコントロールシステム |
| ■ |
不純物等の試験体への付着を防ぐ、オイルレスピストン式コンプレッサーを使用 |
| ■ |
ヘリウムガス回収効率は最高98% |
| ■ |
オンラインモニタリングシステムにより、トレーサーガスの濃度を常に監視 |
| ■ |
リアルタイム自己診断機能 |
| ■ |
スタートアップは全自動で行います |
|
|
|
ヘリウムガス回収システムスペック表 |
|
| ガス回収効率 |
最高98%（充填圧力、サイクルタイム、製品容量により変化） |
| コンプレッサー |
工業ガス圧縮用オイルレスピストン式コンプレッサー |
| エレクトロニクス |
マイクロプロセッサーベース・ロジックコントローラー
NEMA12規格外装使用
自己管理・診断機能、サイクルパラメーター表示機能付属 |
| バルブ |
ラックアンドピニオン式圧力稼動ボールバルブ |
| タンク |
ASME規格タンク(容量：製品容量による) |
| 熱交換機 |
高効率チューブ式熱交換機
高効率砲弾型熱交換器 |
| ユーティリティ |
必要電力：440V/60Hz/三相
消費電力：約18,000W |
|
|
圧力増幅器のご案内 |
|

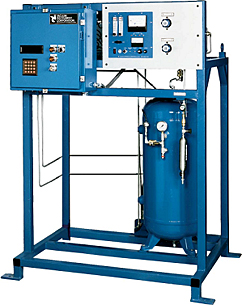

| 圧力増幅器（英名：Gas Booster/Amplifier） |
|
 |
| ■ |
圧力増幅器は高圧力のガス供給を低圧力のガス供給から得るための装置です |
| ■ |
マイクロプロセッサーによるコントロール |
| ■ |
ASME規格認定済みの30ガロン（約114L）タンクを標準装備 |
| ■ |
増幅可能圧力は600psig（標準スペック） |
| ■ |
システムの校正はシングルステップ |
| ■ |
オンラインでのガス濃度モニタリングシステム（オプション） |
| ■ |
最高40文字表示のアルファベット表示型ディスプレイ |
| ■ |
湿気防止、水分浸入を防止するスチール製カバー高性能圧力変換機を標準装備 |
|
|
|
圧力増幅器スペック表 |
|
| 入力可能限界圧力 |
125psig |
| 出力限界増幅圧力 |
600psig ※左記限界圧力以上もご用意可能です |
| 圧力調整器 |
ソリッドステイト0-1000psig 可変式圧力調整器 |
| 使用バルブ |
ラックアンドピニオン式ボールバルブ |
| マニホールド |
シームレスチューブ式（ヘリウムリーク試験済み：600psigで 1×10-6 atm
cc/sec） |
| タンク |
ASME規格認定済み30ガロン（約114L） |
| 使用電力 |
105-120VAC 50/60Hz |
| 消費電力 |
230W |
|
|
ガス混合機のご案内 |
|
 |

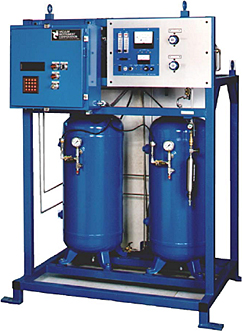

| ガス混合機（英名：Gas Mixer/Blender）
|
| ■ |
異なる二つのガスの混合を簡単な操作で行えるシステムです |
| ■ |
マイクロプロセッサーによるコントロール |
| ■ |
ASME規格認定済みの30ガロン（約114L）タンク二基を標準装備 |
| ■ |
システムの校正はシングルステップ |
| ■ |
オンラインでのガス濃度モニタリングシステム（オプション） |
| ■ |
VIC社独特の散気技術により、堅実で正確なガス混合を実現 |
| ■ |
タンク圧力、バルブの状態、システムプロンプトをオンラインディスプレイで表示 |
| ■ |
ガス圧力増幅機能も追加可能（オプション） |
|
|
|
|
ガス混合機スペック表 |
|
| 圧力計測器 |
ガス混合コントロール用：溶接済みソリッドステイト0-1000psig圧力計測器×２
圧力容器用：2 1/2”液体充填式ゲージ×２、圧力開放用バルブ |
| バルブ |
ラックアンドピニオン式ボールバルブ |
| マニホールド |
シームレスチューブ式（ヘリウムリーク試験済み：600psigで１×10-6 atm
cc/sec） |
| タンク |
ASME規格30ガロンタンク×2 |
| マニホールド |
シームレスチューブ式（ヘリウムリーク試験済み：600psigで 1×10-6 atm
cc/sec） |
| エレクトロニクス |
マイクロプロセッサーベース（NEMA12規格外装） |
| インターフェース |
2×40文字アルファベット式 |
| 電力 |
105-125 VAC 50/60Hz |
| 消費電力 |
240W |
|
|
ジェイビック社取扱い製品のメンテナンスについて |
|
ジェイビック社ではVIC社製ヘリウムガス回収システム、ヘリウム混合機、圧力増幅機の修理・メンテナンスを行なっております。
是非一度お電話(042-650-17611)もしくはメールフォームよりお問い合わせ下さい。 |
|
|
VIC社について |
|
社名：Vacuum Instrument Corporation
所在地：米国 ニューヨーク州ロンコンコマ 9thアベニュー 2099番地
創業：1946年 |
|
| VIC社は、米国ニューヨーク州ロンコンコマに本拠地を置く、各種ガスリーク試験設備システム、及びヘリウム、エアを使用したリークディテクターのメーカー。VIC社製ヘリウムリークディテクターの特徴としては、高い耐久性、ヘリウムが装置内に入りすぎた際に発生するバックグラウンド状態からの素早い立ち上がり性能、NIST（全米標準規格）規格に則った校正器（キャリブレーター）の使用による高い検知精度などがあげられる。 |
|
| 同社は、上記ヘリウムリークディテクターを内部に組込んだリーク試験設備の構想から組付けまでを得意業務としており、世界でも屈指のヘリウムガスを使用した漏れ試験設備メーカーである。また、空気を利用した漏れ試験機であるエアリークテスターの開発、ヘリウムガス回収システム、ヘリウムガスと空気を混合させるガスミキサーなどの開発販売も行っている。VIC社のリーク試験設備などを使用している業界は、車、航空機、食品、医療など多岐に渡る。 |
|
| ◆VIC社ウェブアドレス：https://vicleakdetection.com/ |
|
|
|
|
 |
|
 |
|
