*左記製品写真では、オプションのインレットトラップ、エキゾーストミストエリミネーターを装着しております。 |
|
 |
| 1500 l/min、53
CFM、90 m3/hr モデル 製品仕様 |
|
| 仕様項目 |
仕様数値 |
| 排気速度（60Hz
周波数帯） |
1500 L/min、53 CFM、90 m3/hr |
| 排気速度（50Hz
周波数帯） |
1250 L/min、44 CFM、75 m3/hr |
最高到達真空度
（ガスバラストクローズ時） |
5x10-4 Torr
6.7x10-2 Pa
0.0006 mbar |
最高到達真空度
（ガスバラストオープン時） |
5x10-2 Torr
6.7 Pa
0.06 mba |
| 電源仕様（標準仕様） |
220V or 380V
三相
5HP
50/60 Hz
*
下記「電源仕様別表」を参照 |
| 電源接続仕様 |
ジャンクションボックス |
| モーター回転数（60Hz
周波数帯） |
1700 r.p.m |
| ノイズレベル |
56 dB |
| 油量 |
6200 cc |
| 本体重量 |
167 kg |
| インテーク/排気ポート口径 |
NW-40 |
| 使用雰囲気温度範囲 |
7〜40
℃ |
| 吸気ポート用スクリーン形状 |
コーン型スクリーン（取り外し可能） |
|
|
| 1500 l/min、35
CFM、60 m3/hr モデル 電源仕様別表 |
|
| 製品番号 |
電源仕様 |
| 1500-CE-380 50/60 |
220V
or 380V、50/60Hz、三相、
出力3.7 kw （5
hp ） |
| 1500-CE-230-460
50/60 |
230V
or 460V、50/60Hz、三相、
出力：3.7 kw （5
hp ） |
|
|
| 1500 l/min、53
CFM、90 m3/hr モデル 専用オプション紹介 |
|
○ Fomblin
真空ポンプ用オイル充填済み製品
製品番号：無（製品発注時にお申し付けください） |
|
|
|

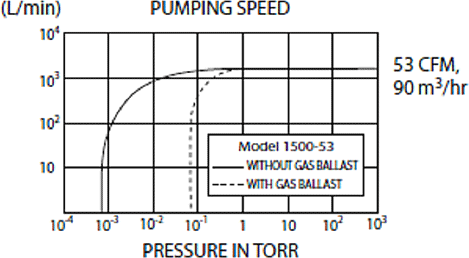

| 1500 l/min、53
CFM、90 m3/hr モデル 排気速度グラフ |
|
 |
|
| * 表示圧力単位はTorr、電源仕様60Hz
周波数帯時 |
|

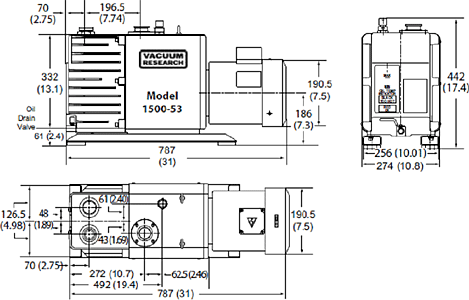

| 1500 l/min、35
CFM、60 m3/hr モデル 製品寸法図 |
|
 |
|
| * 寸法単位：mm
、（）内はインチ |
