*左記製品写真では、オプションのインレットトラップ、エキゾーストミストエリミネーターを装着しております。 |
|
 |
| 800 l/min、28 CFM、48
m3/hr モデル 製品仕様 |
|
| 仕様項目 |
仕様数値 |
| 排気速度（60Hz
周波数帯） |
800 L/min、28 CFM、48 m3/hr |
| 排気速度（50Hz
周波数帯） |
666 L/min、23 CFM、40 m3/hr |
最高到達真空度
（ガスバラストクローズ時） |
5x10-4 Torr
6.7x10-2 Pa
0.0006 mbar |
最高到達真空度
（ガスバラストオープン時） |
5x10-2 Torr
6.7 Pa
0.06 mba |
| 電源仕様（標準仕様） |
230V/380V
三相
2HP
50/60 Hz
*
下記「電源仕様別表」を参照 |
| 電源接続仕様 |
ジャンクションボックス |
| モーター回転数（60Hz
周波数帯） |
1700 r.p.m |
| ノイズレベル |
54 dB |
| 油量 |
2300 cc |
| 本体重量 |
60 kg |
| インテーク/排気ポート口径 |
NW-40、若しくは外径36mm
ストレートチューブ |
| 使用雰囲気温度範囲 |
7〜40
℃ |
|
|
| 800 l/min、28 CFM、48
m3/hr モデル 電源仕様別表 |
|
| 製品番号 |
電源仕様 |
| 800-CE-230-460-60 |
230V
or 460V、60Hz、三相、
出力1.5 kw （2HP
）
全負荷電流値
230V：6.0A
460V：3.0A |
| 800-CE-380-50/60 |
220 or
380V、50/60Hz、三相、
出力：1.5 kw （2
HP ）
全負荷電流値
50Hz：6.5A
（220V ）
4A (380V
)
60Hz：3.1A
（220V ）
3.6A （380V
） |
| 800-CE-380-50 |
208 or
380 V、50Hz、三相、
1.5
kw （2HP
）
全負荷電流値
7.2A
（208V ）
4.0A
（380V ) |
|
|
| 800 l/min、28 CFM、48
m3/hr モデル 専用オプション紹介 |
|
○ Fomblin
真空ポンプ用オイル充填済み製品
製品番号：無（製品発注時にお申し付けください） |
|
|
|

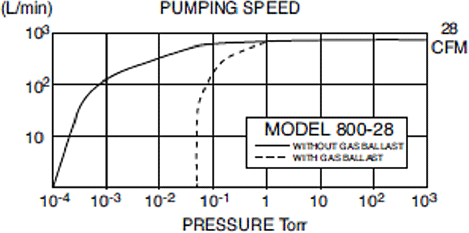

| 800 l/min、28 CFM、48
m3/hr モデル 排気速度グラフ |
|
 |
|
| * 表示圧力単位はTorr、電源仕様60Hz
周波数帯時 |
|

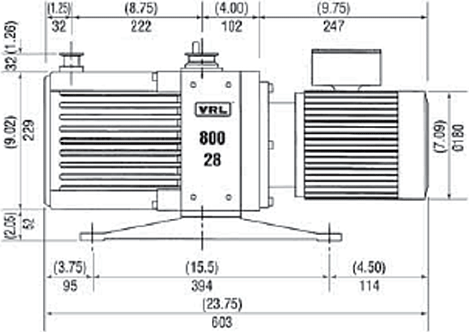

| 800 l/min、28 CFM、48
m3/hr モデル 製品寸法図 |
|
 |
|
| * 寸法単位：mm
、（）内はインチ |
