*左記製品写真では、オプションのインレットトラップ、エキゾーストミストエリミネーターを装着しております。 |
|
 |
| 400 l/min、14 CFM、24
m3/hr モデル 製品仕様 |
|
| 仕様項目 |
仕様数値 |
| 排気速度（60Hz
周波数帯） |
400 L/min、14 CFM、24 m3/hr |
| 排気速度（50Hz
周波数帯） |
333 L/min、11.6 CFM、20 m3/hr |
最高到達真空度
（ガスバラストクローズ時） |
5x10-4 Torr
6.7x10-2 Pa
0.0006 mbar |
最高到達真空度
（ガスバラストオープン時） |
5x10-2 Torr
6.7 Pa
0.06 mba |
| 電源仕様（標準仕様） |
115/230V
単相
1HP
50/60 Hz
*
下記「電源仕様別表」を参照 |
| 電源接続ケーブル仕様 |
ジャンクションボックス |
| モーター回転数（60Hz
周波数帯） |
1700 r.p.m |
| ノイズレベル |
52 dB |
| 油量 |
1500 cc |
| 本体重量 |
34 kg |
| インテーク/排気ポート口径 |
NW-25、若しくは外径26mm
ストレートチューブ |
| 使用雰囲気温度範囲 |
7〜40
℃ |
|
|
| 400 l/min、14 CFM、24
m3/hr モデル 電源仕様別表 |
|
| 製品番号 |
電源仕様 |
| 400-115/230-60 |
115V
/ 230V、50 or 60Hz、単相、
出力0.75 kw （1HP
）
全負荷電流値
50Hz：14.7A （115V
）
8.5A （230V
）
60Hz：13A （115V
）
7.5A （230V
） |
| 400-OPT-380-50/60 |
220 or
380V、50/60Hz、三相、
出力：0.75 kw （1
HP ）
全負荷電流値
50Hz：3.6A （220V
）
2.1A (380V
)
60Hz：3.1A （220V
）
1.8A （380V
） |
| 400-230/460-60 |
230 or
460V、60Hz、三相、
0.75kw （1HP
）
全負荷電流値
3.2A （230V
）
1.6A （460V
） |
|
|
| 400 l/min、14 CFM、24
m3/hr モデル 専用オプション紹介 |
|
○ Fomblin
真空ポンプ用オイル充填済み製品
製品番号：無（製品発注時にお申し付けください） |
|
|
|

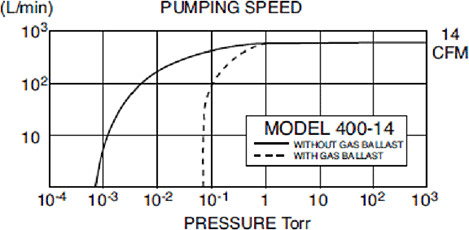

| 400 l/min、14 CFM、24
m3/hr モデル 排気速度グラフ |
|
 |
|
| * 表示圧力単位はTorr、電源仕様60Hz
周波数帯時 |
|

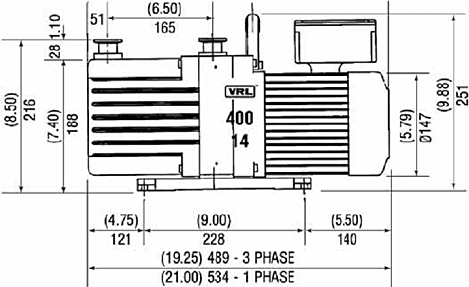

| 400 l/min、14 CFM、24
m3/hr モデル 製品寸法図 |
|
 |
|
| * 寸法単位：mm
、（）内はインチ |
