*左記製品写真では、オプションのインレットトラップ、エキゾーストミストエリミネーターを装着しております。 |
|
 |
| 100 l/min、3.5
CFM、6 m3/hr モデル 製品仕様 |
|
| 仕様項目 |
仕様数値 |
| 排気速度（60Hz
周波数帯） |
100 L/min、3.5
CFM、6 m3/hr |
| 排気速度（50Hz
周波数帯） |
83 L/min、3
CFM、5 m3/h |
最高到達真空度
（ガスバラストクローズ時） |
5x10-4 Torr
6.7x10-2 Pa
0.0006 mba |
最高到達真空度
（ガスバラストオープン時） |
5x10-2 Torr
6.7 Pa
0.06 mba |
| 電源仕様（標準モーター） |
115/208-230V
単相
1/2HP
60Hz （50Hz
仕様有）
* 詳細に関しましては、下記「電源仕様別表」をご参照下さい。 |
| 電源接続ケーブル仕様 |
長さ：2m
3 極平行仕様 |
| モーター回転数（60Hz
周波数帯） |
1700 r.p.m |
| ノイズレベル |
50 db |
| 油量 |
500 cc |
| 本体重量 |
23 kg |
| インテーク/排気ポート口径 |
NW-25
（オプション：NW-16、外径26mm
チューブポートタイプの2 種をご用意）
|
| 使用雰囲気温度範囲 |
7〜40
℃ |
|
|
| 100 l/min、3.5
CFM、6 m3/hr モデル 電源仕様別表 |
|
| 製品番号 |
電源仕様 |
| 100-115/230-60 |
115/208〜230V、60Hz、単相、
出力 0.4 kw （1/2HP
）
全負荷電流値
8.5 A
（115V ）、4.5〜4.0
A （230V
） |
| 100-115/230-50/60 |
115/230V、50/60Hz、単相、
出力 0.4 kw （1/2HP
）
全負荷電流値
50Hz：8.8A
（115V ）、4.4A
(230V )
60Hz：7.2A
（115V ）、 3.6A
（230V ） |
| 100-OPT-380-50/60 |
230/380V、50/60Hz、三相、
0.4 kw （1/2HP
）
全負荷電流値
1.82A
（230V ）、1.3A
（380V ） |
| 100-230-/460-60 |
230/460V、60Hz、三相、
0.4 kw （1/2HP
）
全負荷電流値
1.8A
（230V ）、0.9A
（460V ） |
|
|
| 100 l/min、3.5
CFM、6 m3/hr モデル 専用オプション紹介 |
|
1) NW-16
ポート径インレット/アウトレットオプション
製品番号：無（製品発注時にお申し付け下さい）
2) Fomblin 真空ポンプ用オイル充填済み製品
製品番号：無（製品発注時にお申し付けください） |
|
|
|

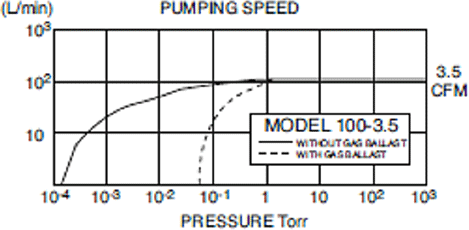

| 100 l/min、3.5
CFM、6 m3/hr モデル 排気速度グラフ |
|
 |
|
| * 表示圧力単位はTorr、電源仕様60Hz
周波数帯時 |
|

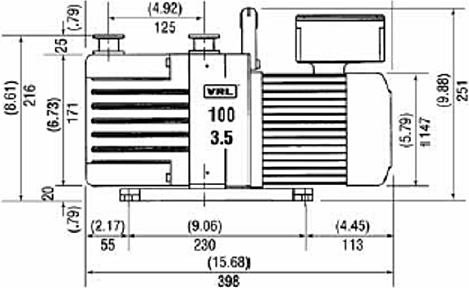

| 100 l/min、3.5
CFM、6 m3/hr モデル 製品寸法図 |
|
 |
|
| * 寸法単位：mm
、（）内はインチ |
