■ アルミニウム製ボンネットスタイル真空ゲートバルブ寸法表「ANSI(ASA)」規格
*

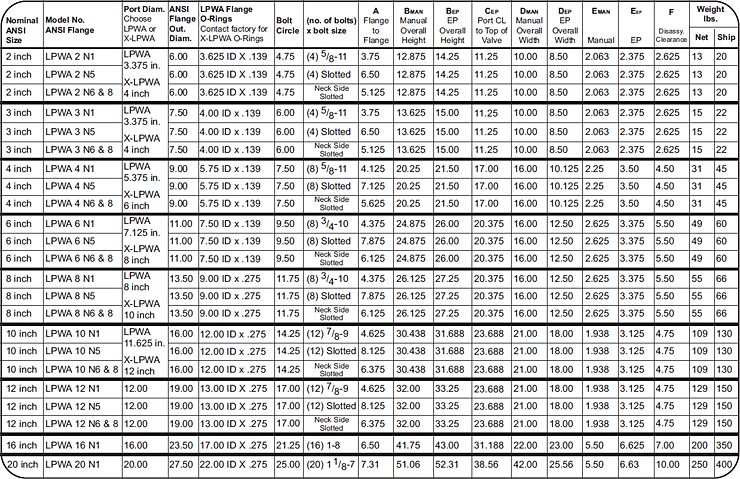

アルミニウム製ボンネットスタイル真空ゲートバルブ寸法表01
*
＊本ページで参照される寸法サイズはインチとなります。

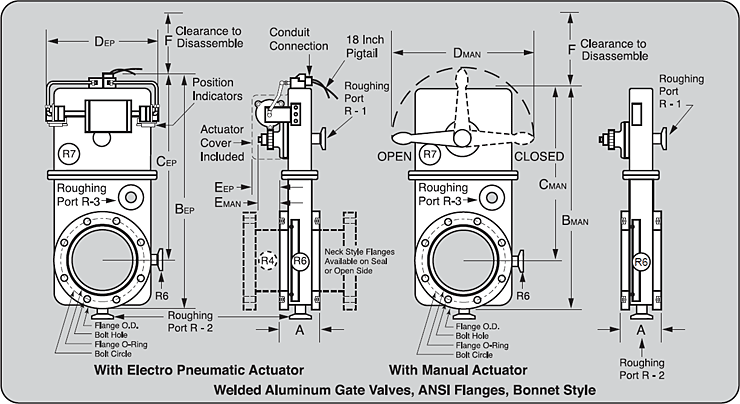

参照図面内のラフポート（R1〜R7は取付け可能箇所）、リミットスイッチはオプションとなります。O-ring溝無しフランジにも対応可能となります。
8インチサイズまでのアルミニウム製ゲートバルブでは、ゲートシール用O-ringはアクチュエーター装着側に装備されます。10,12,16インチアルミニウム製ゲートバルブでは、アクチュエーター側とは逆側がゲートシール面となります。
*
アルミニウム製ボンネットスタイル真空ゲートバルブ寸法表02
*
